3M门楣招牌方案：灯箱布、透光彩膜与加工工艺怎么搭配
门楣招牌要同时做好白天的品牌颜色和夜间的发光画面。纯色文字、渐变图案、长条灯箱和立体吸塑字，对材料的要求并不相同。确定画面形式后，再选灯箱底材、彩膜或喷绘工艺，并把光源、保护膜和安装结构一起考虑。
PII、FS-1、PIII是承载画面的柔性灯箱底材；3630、3730、2208是形成颜色和文字的半透光彩膜；3658G、3660M用于画面保护。阻光膜、增亮膜和双色膜则承担局部遮光、改善内部光利用及日夜变色效果。它们在招牌中的作用不同，不能只按单个型号或透光率判断整套效果。
按画面与照明需求选择四类方案
纯色标志和文字可以从经典贴膜方案入手；希望提高灯箱透光能力，可比较FS-1的节能型组合；画面有渐变、照片或复杂色彩时，选择数码喷绘；需要立体字或日夜不同视觉效果时，再配置吸塑字和功能膜。
| 方案 | 底材与画面材料 | 配套材料 |
|---|---|---|
| 产品组合1：经典型招牌 | PII柔性灯箱底材＋3630半透光彩色贴膜；同类方案还列PII/FS-1＋3630/3730及PIII＋3630 | 3660M/3658G保护膜 |
| 产品组合2：节能型招牌 | FS-1＋3730，或FS-1＋3630 | 3660M/3658G保护膜 |
| 产品组合3：渐变画面招牌 | FS-1数码喷绘，或PIII数码喷绘 | 3660M/3658G保护膜 |
| 产品组合4：特殊效果招牌 | PII/PIII灯箱底材＋亚克力吸塑字 | 阻光膜3635-20B/22B；双色膜3635-210/222；增亮膜3635-100 |
适用行业与标识形式

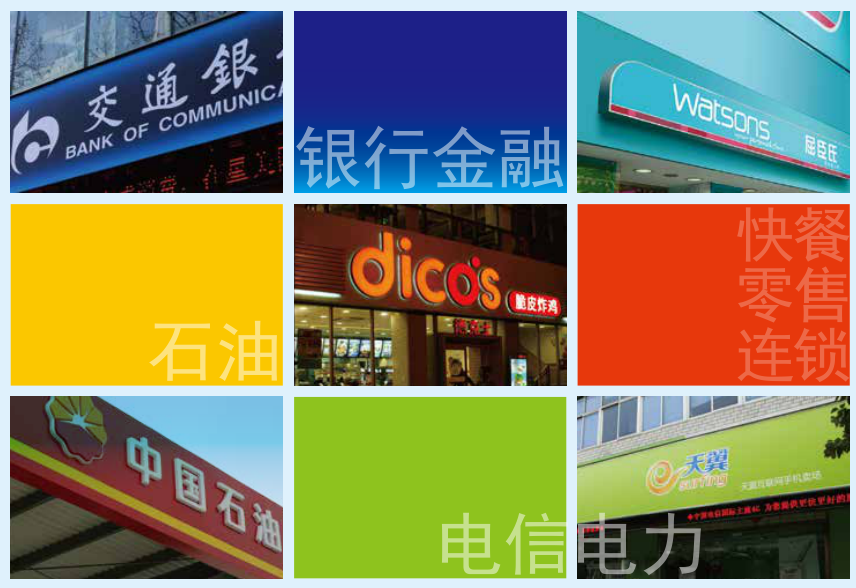

招牌材料组合可用于金融、通信、电力、餐饮、石油、汽车、建筑、零售连锁和公共设施等场景，常见形式包括门楣招牌、户内外广告招牌及大型看板。长条门楣、侧翼灯箱与独立立柱灯箱，需要分别考虑画面尺寸和照明结构。
商业标识材料的应用还包括运输车队标识画面、车辆个性化画面、公交车身画面、飞机机身画面、火车地铁车身画面、建筑物内外部装饰、墙面玻璃画面和地面广告画面。这里列的是应用类别；车身、玻璃和地面不能直接套用灯箱布组合，应按各自的表面及使用方式选材。

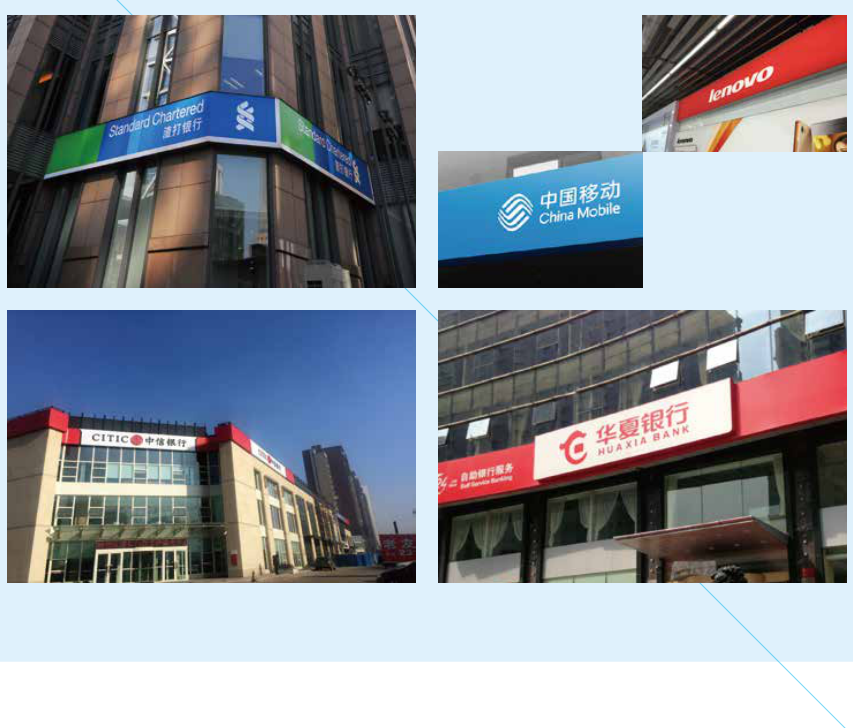

经典型：柔性灯箱底材配半透光彩膜
PII/FS-1＋3630/3730：纯色标志与品牌文字
这类组合用柔性灯箱底材承载画面，再用半透光彩膜制作品牌颜色、图形和文字，配套保护膜为3660M/3658G。底材强调强度和抗撕拉能力，彩膜则侧重颜色一致性、低收缩和无眩光的表面效果，适合关注多门店颜色统一的招牌项目。
PII底材采用贴膜工艺，FS-1可贴膜或数码打印。制作纯色文字和图形时，可电刻3730、3630彩膜；需要印刷或成型画面时，两种彩膜均可采用丝网印刷和热成型加工。先确定画面制作方式，再配相应底材与彩膜。
该组合提供100种标准颜色的选择范围，其中3730为20个标准颜色，3630为80种标准色，两者均可定制专色。品牌配色应按选定系列的色样打样，连同保护膜一起检查白天颜色与亮灯效果。
户外灯箱应按现场风荷载确定框架、张紧方式和固定连接，检查布面受力、边缘夹持及连接节点。长条门楣还需结合跨度与维护方式安排支撑结构。

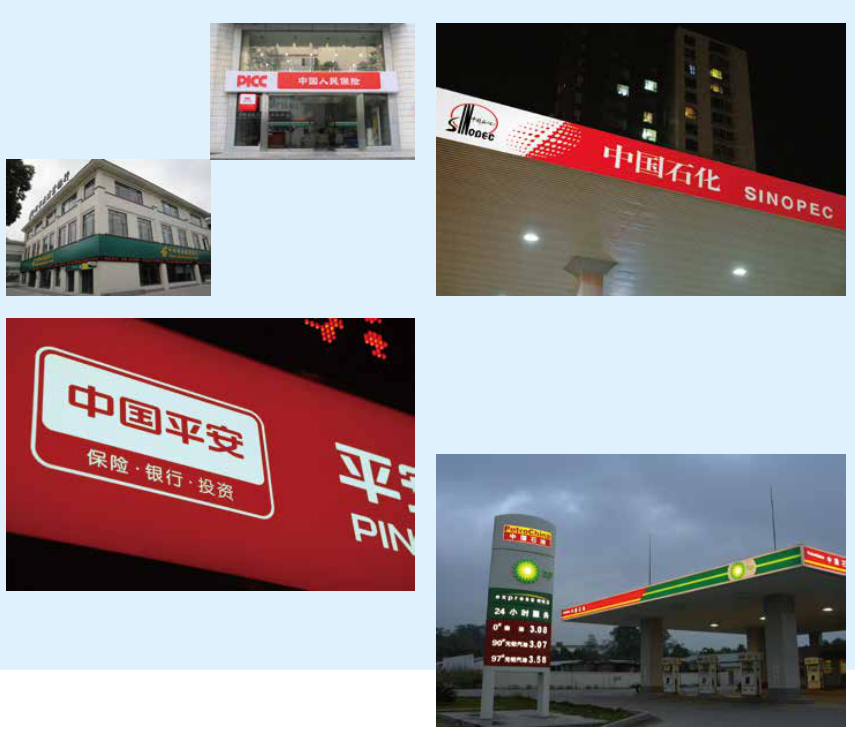

PIII＋3630：白色亚光底材的贴膜方案
PIII灯箱布为白色亚光表面，配3630半透光彩膜及3660M/3658G保护膜，适合以色彩对比和均匀透光为重点的画面。打样时分别检查未亮灯与亮灯状态下的颜色和文字清晰度。
3630为铸造级彩膜，可进行丝网印刷、热成型加工和电刻。2208为压延级彩膜，膜厚和工艺范围不同；项目需要压延材料时，应单独选择2208并核对相应加工参数。
节能型：先提高底材透光，再匹配光源和彩膜

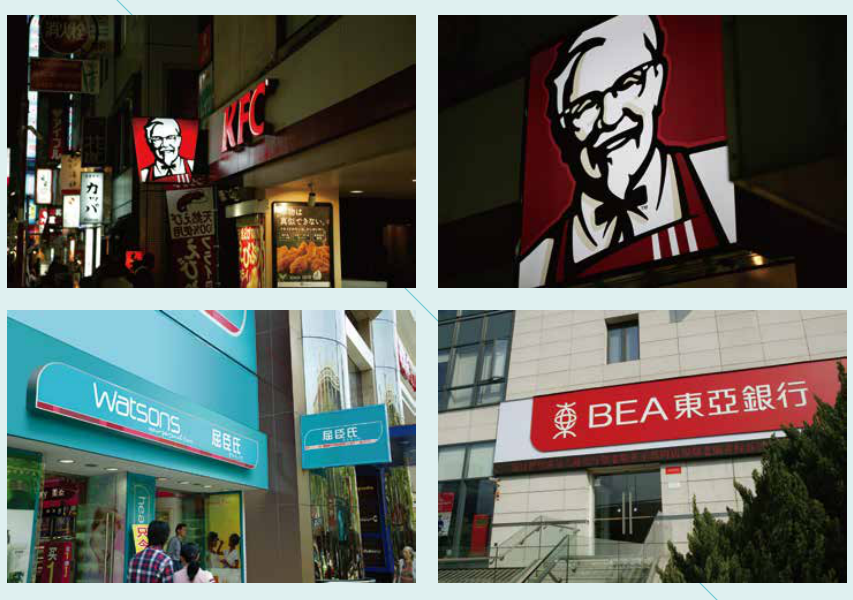

FS-1＋3730：面向LED照明的组合
FS-1灯箱底材的透光率为46% ± 3%，高透底材有利于提高光源利用。覆合彩膜后的画面亮度需要结合彩膜颜色、灯箱深度和灯具布置评估，打样时检查整幅画面的出光效果。
3730的推荐应用光源为LED，这组方案侧重匀光、减少可见光斑和颜色一致性。验收时观察整块门楣，重点检查文字边缘、大面积纯色和灯具间隔处的亮度是否均匀。
配套保护膜为3660M/3658G。比较节能效果时，在相同画面亮度和均匀度要求下，记录灯具数量、功率与实际用电，再评估不同照明方案。

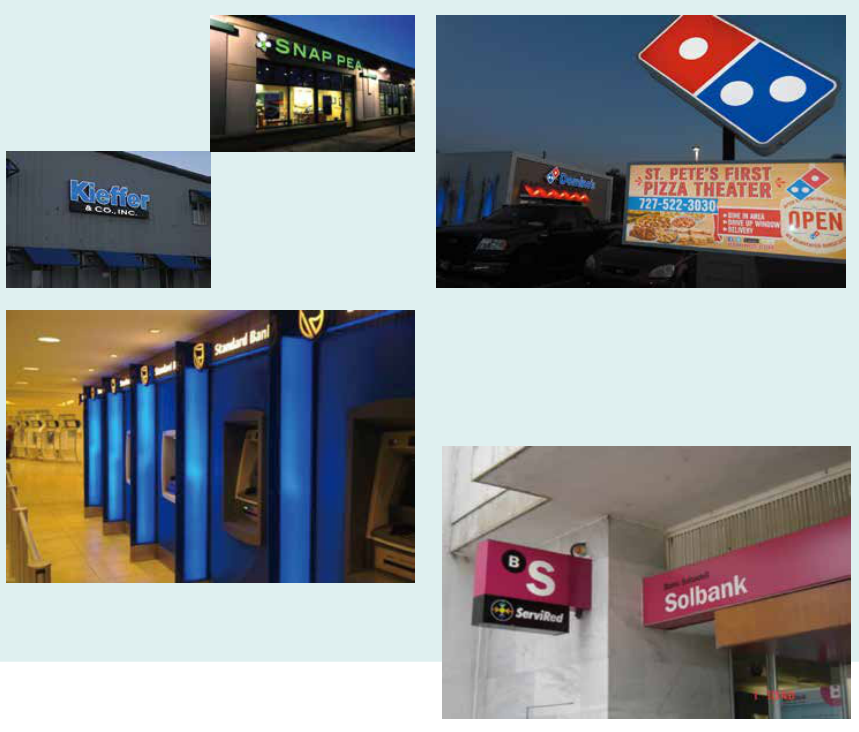

FS-1＋3630：高透底材配铸造级彩膜
这组方案同样采用FS-1高透灯箱布，配3630铸造级半透光彩膜及3660M/3658G保护膜。3630强调颜色一致性、无眩光表面和较小的收缩率，型号规格列有丝网印刷、热成型加工和电刻工艺，标准颜色为80种，可定制专色。
3630的推荐应用光源为日光灯管，3730的推荐应用光源为LED。改造已有灯箱时，先核对原光源类型，再选择彩膜并完成亮灯打样；灯具、彩膜和FS-1底材应作为同一套照明画面评估。
渐变画面：用数码喷绘处理照片与复杂色彩

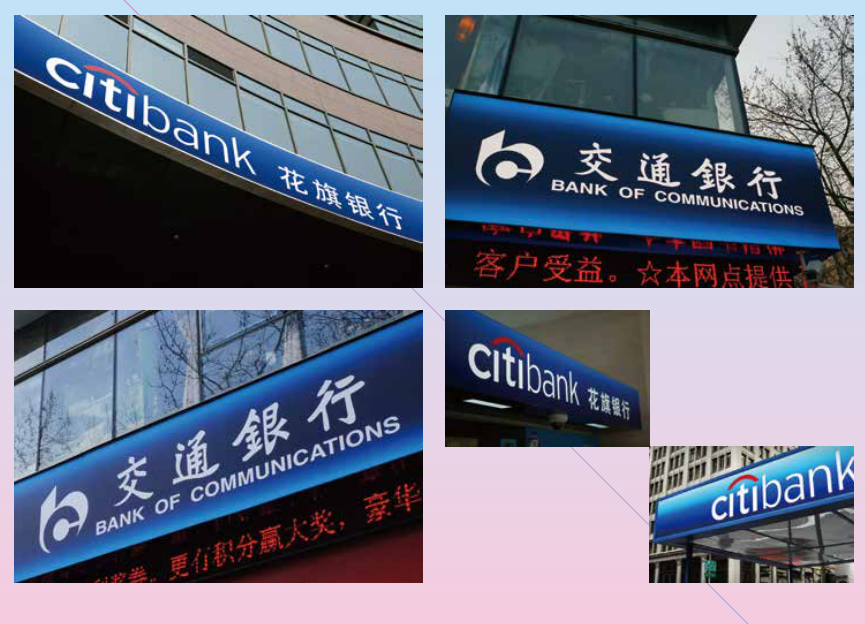

FS-1数码喷绘：高透底材上的连续色彩
渐变、照片和多色画面可在FS-1底材上直接数码喷绘，并配3660M/3658G保护膜。FS-1透光率为46% ± 3%，同时具有适合直接喷绘的吸墨性能，可用于制作连续色彩和高饱和度画面。
喷绘方案包括UV油墨、溶剂油墨和生物油墨。制作前确定底材、打印机、具体油墨及保护膜的完整组合，通过打样检查白天颜色、亮灯后的层次及画面保色要求。5年MCS指标对应匹配加工体系，应随整套加工组合核对条款。

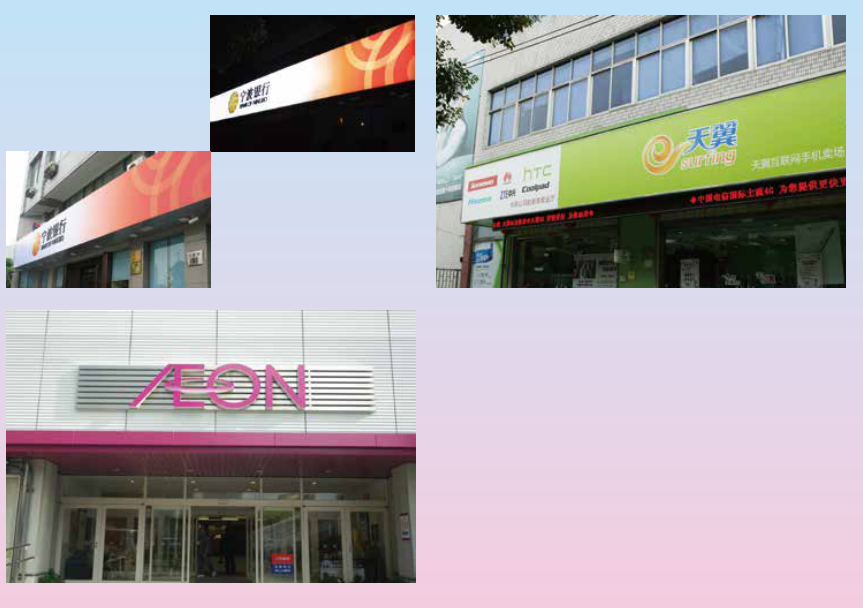

PIII数码喷绘：均匀透光的另一种底材选择
PIII可贴膜或数码打印，透光率为21% ± 2%。直接喷绘可采用匹配的UV、溶剂或生物油墨，配3660M/3658G保护膜，重点检查均匀透光、色彩饱和度与画面保色。
PIII喷绘方案的5年MCS指标属于匹配加工体系；底材技术表的户外耐候性为3年。项目应分别取得加工体系和底材的对应条款，明确各项指标的适用范围。

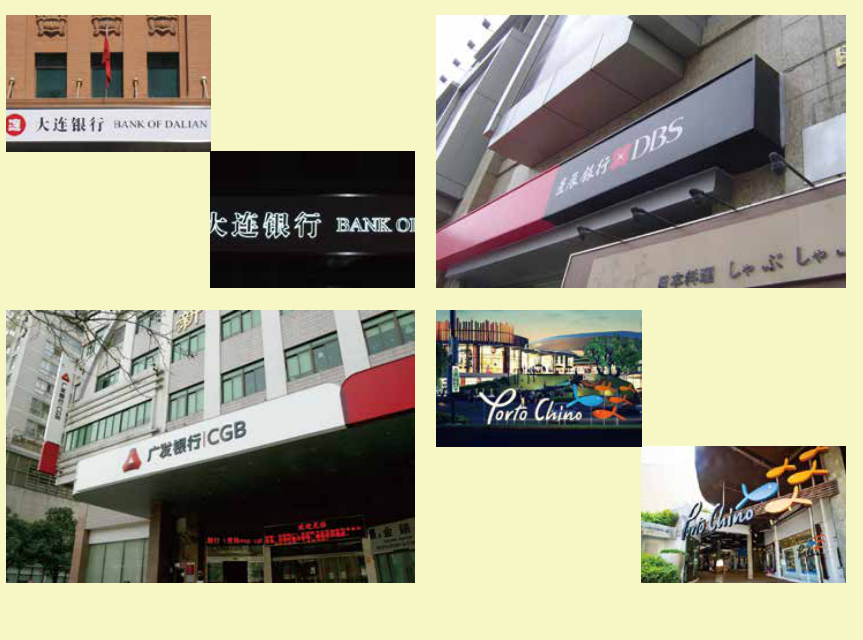

特殊效果：吸塑字、阻光与日夜双色画面

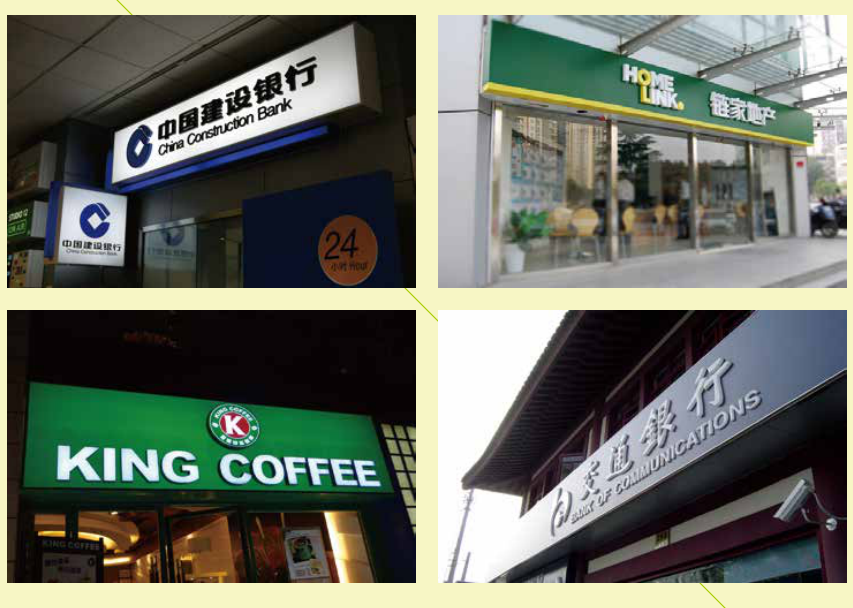

PII/PIII灯箱底材＋亚克力吸塑字
需要让文字或标志突出于背景时，可采用PII/PIII灯箱底材配亚克力吸塑字。立体效果由成型字的结构形成，灯箱底材承担背景画面；铸造级彩膜的拉伸能力和低收缩特点，则用于配合热成型加工。
这一方案需要兼顾底材强度、抗撕拉能力和户外耐候性。彩膜组合提供100种标准颜色范围，具体选材按3730的20色、3630的80色及专色定制要求确定，再检查成型后文字边缘、色彩和亮灯均匀度。
| 材料 | 功能与使用方式 |
|---|---|
| 阻光膜3635-20B/22B | 完全不透光，与透光膜搭配使用，遮挡不需要发光的背景区域，衬托发光标识或文字；用于控制发光区域并配合照明设计。 |
| 增亮膜3635-100 | 贴覆于发光标识内部，降低光源损耗、提高光源使用率，用于改善亮灯效果及减少能耗。 |
| 双色膜3635-210/222 | 用于白天未打灯、夜间打灯时呈现不同视觉效果；两种颜色结构为白面黑胶/黑面白胶，可丝网印刷。 |
阻光膜改变的是哪些区域出光，增亮膜作用于标识内部，双色膜改变日夜观察效果。设计时应先确定发光区域与日夜颜色，再配置对应材料，不宜把三种功能膜当作同一种画面保护膜使用。
银行金融：把品牌色与文字清晰度一起检查
银行门楣通常由大面积品牌色、标志和中英文名称组成。观察招牌时，除了颜色，还要看长条画面是否均匀、字的边缘是否清楚，以及门楣转角和侧翼标识能否保持同一视觉语言。贴膜和喷绘方案应按品牌画面的实际形式选择。

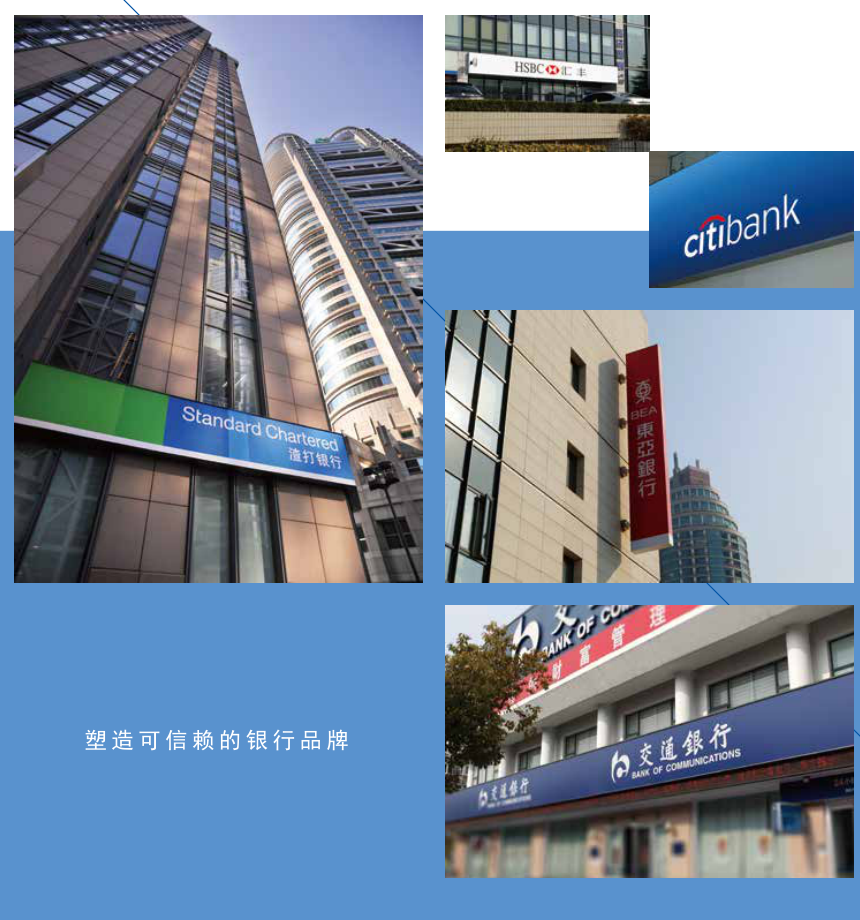

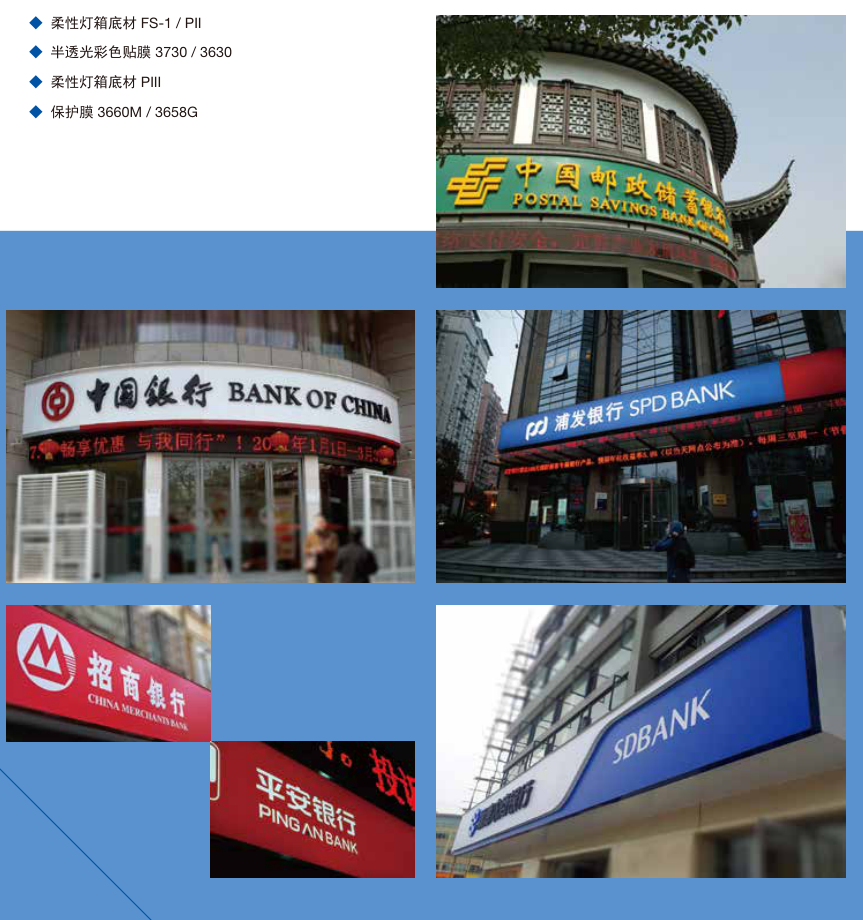

图中展示渣打银行、汇丰银行、花旗银行、中国邮政储蓄银行、工商银行、中国银行、浦发银行、交通银行、招商银行、平安银行、深圳发展银行。银行招牌可按纯色贴膜或渐变喷绘的需求，选用FS-1/PII、PIII柔性灯箱底材，配3730/3630半透光彩膜及3660M/3658G保护膜。
电信与油站：长条门楣和独立标识分开设计
电信门店常在一块门楣上并列标志、文字和渐变图案，纯色贴膜与数码喷绘可按画面内容区分。油站则同时出现罩棚长条标识和独立立柱牌，安装高度、观看距离及画面尺寸不同，应分别检查日间识别与夜间照明表现。

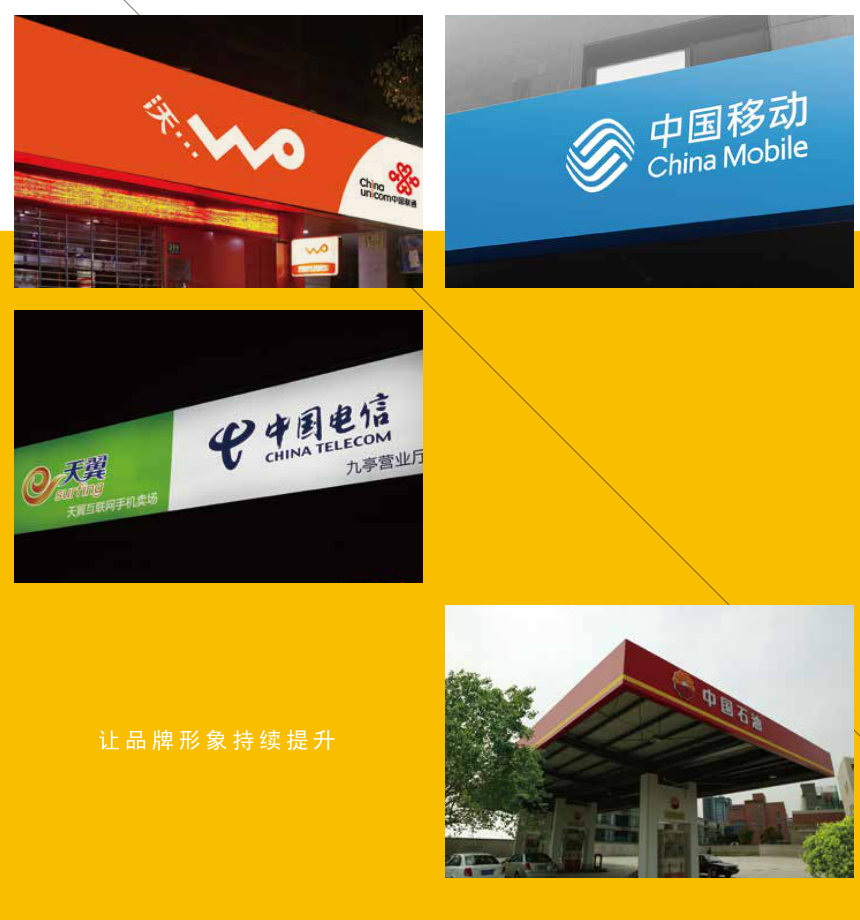

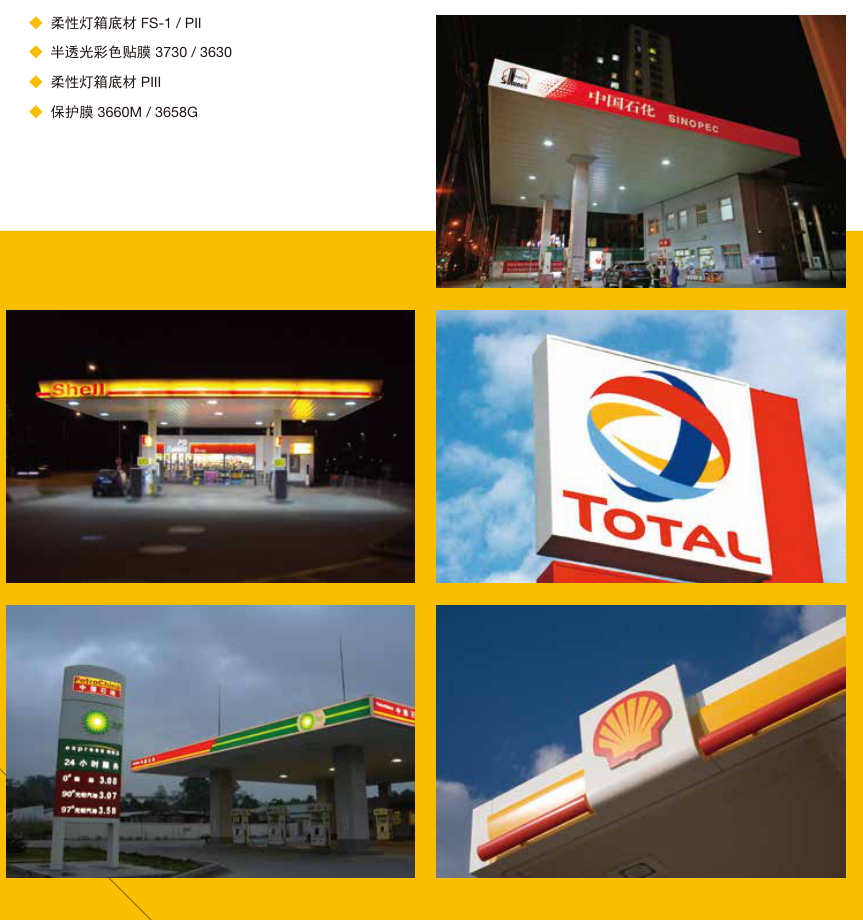

图中包括中国联通、中国移动、中国电信/天翼、中国石油、中国石化、TOTAL、Shell等品牌标识。电信与油站招牌的材料组合包括FS-1/PII、PIII柔性灯箱底材、3730/3630半透光彩膜及3660M/3658G保护膜。长条罩棚标识和独立灯箱应分别确定幅宽、张紧结构与照明布置。
快餐与零售连锁：让不同门店保持同一套画面标准
连锁店既有沿街长条门楣，也有圆形、方形侧翼灯箱和立体文字。材料方案确定后，打样应同时包括纯色区域、文字细节和亮灯画面；不同门店只调整尺寸和安装形式，不宜在未经比对的情况下任意变更彩膜、打印体系或表面光泽。

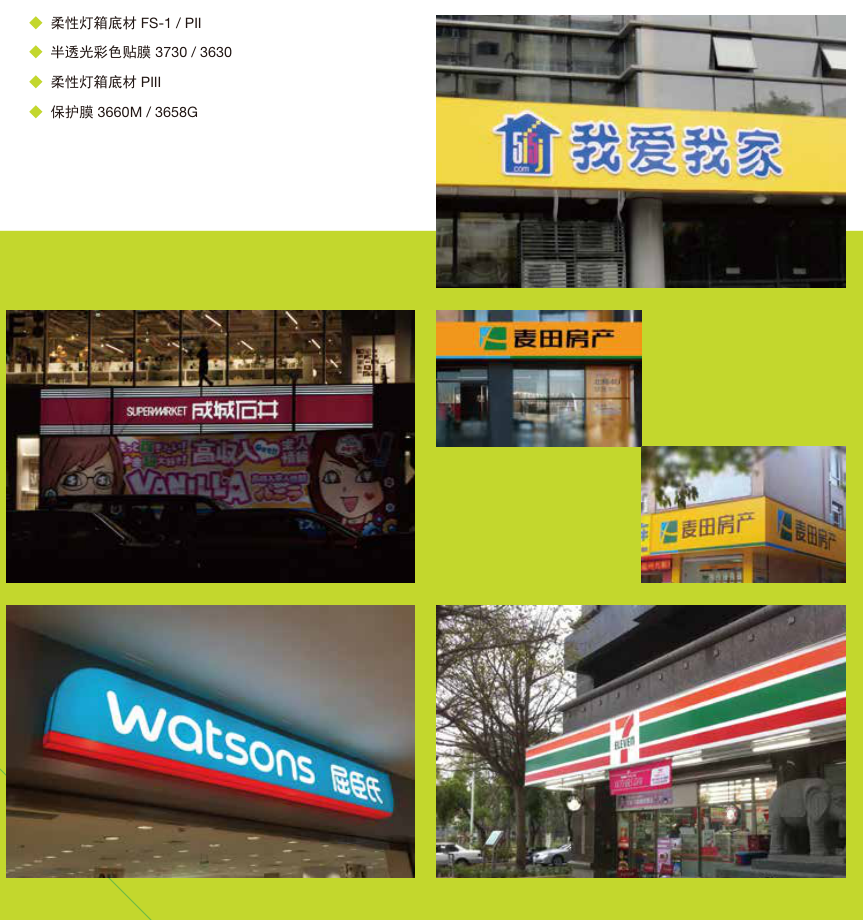

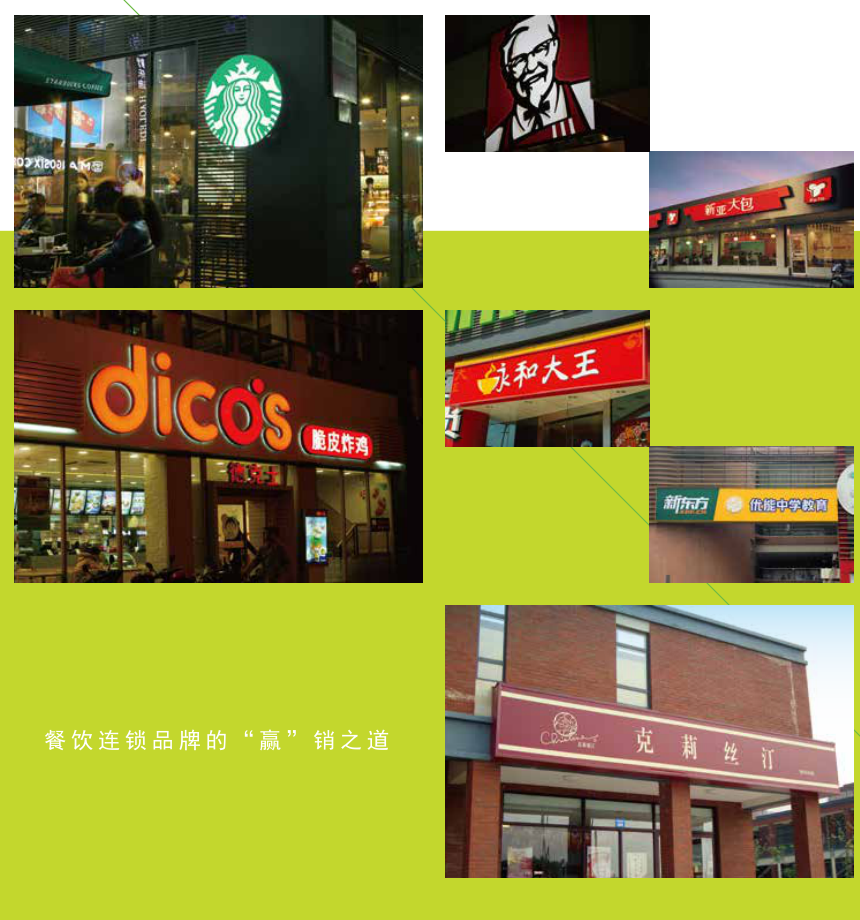

图中展示星巴克、肯德基、德克士、永和大王、零售门店、屈臣氏、7-Eleven，以及我爱我家、爱田房产等连锁门楣。连锁招牌可选FS-1/PII、PIII柔性灯箱底材，配3730/3630半透光彩膜及3660M/3658G保护膜，并将选定的色样、打印组合和表面光泽纳入门店制作标准。
加工匹配与质量保证：区分材料、打印后画面和成品体系
喷绘招牌的质量由底材、油墨、打印机、保护膜及加工施工共同决定。项目沟通时先区分未经加工的材料、打印后画面和完整匹配体系，再核对相应质量保证。
本页规格与质保指标采用历史产品资料：经典PII/FS-1组合、两组FS-1节能组合及吸塑字方案列5年质保，PIII经典组合列3年质保；FS-1与PIII喷绘方案均列5年MCS。各项指标按对应材料或加工体系分别使用，实际项目取得有效技术资料及书面质保条款后确定。
| 体系 | 覆盖对象 |
|---|---|
| 产品基本质保 | 针对产品未经任何加工前的质量保证。 |
| 产品功能保证 | 针对打印后材料的质量保证，不包含原厂油墨质保。 |
| 完美匹配系统（MCS） | 针对喷绘后3M成品的最高等级品质保证；以体系内全线产品100%匹配的化学兼容性为基础，涵盖品质、服务及满意度保障。 |

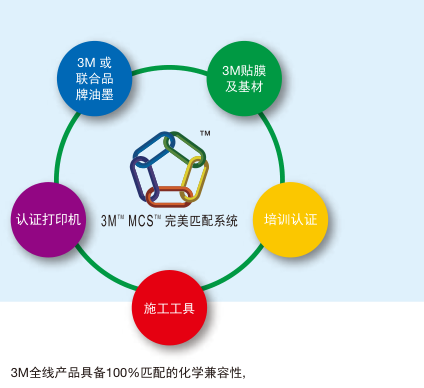

MCS要核对整条加工链
MCS包括3M贴膜及基材、3M或联合品牌油墨、认证打印机、培训认证和施工工具。核对加工体系时，逐项确认打印机认证、油墨与材料组合，以及加工制作商的技术审核授权，并保存对应证明和项目用料记录。

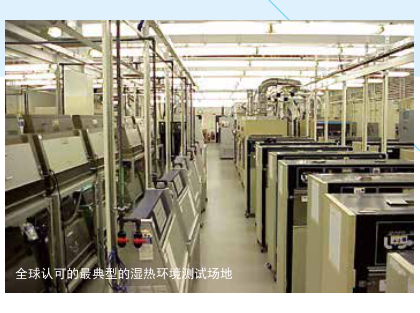

耐候评估要兼顾户外、老化与湿热条件

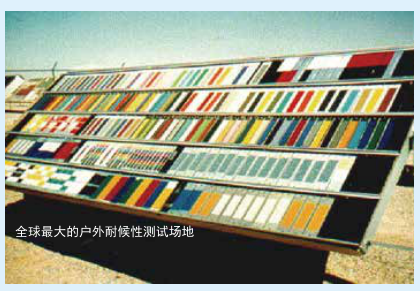

户外曝晒、加速老化和湿热环境测试分别检查材料在不同条件下的表现。户外项目应结合曝晒与湿热环境，核对所选材料组合的耐候条目，并将材料、油墨和保护膜纳入同一套评价。
质保文件应能对应项目材料

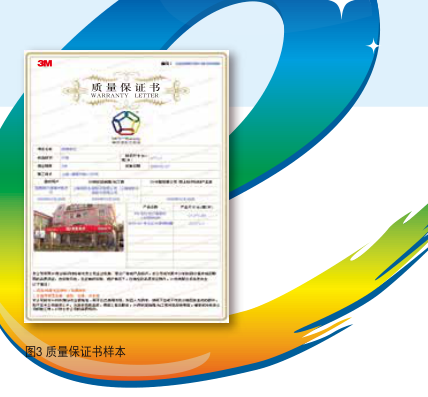

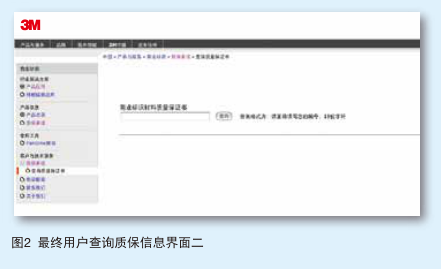

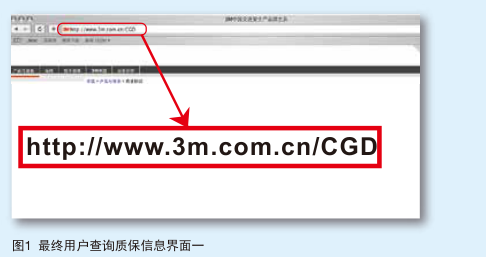

电子品质保证系统采用经销商申请、3M审核、质保书打印盖章后交付用户的流程，并支持互联网申请、查询和修改。审核发放的电子质保书带有唯一18位防伪代码，项目业主可按记录调阅历史质保信息。
历史质保书以2008年6月1日为鉴别流程分界：此前发放的文件联系3M商业标识产品部鉴别；此后发放的文件以右上方18位加密编号查询，再核对项目材料。查询前向材料供应方或品牌服务渠道取得有效查询方式，按文件日期和编号完成核验。
该流程仅针对正规授权经销渠道销售的商业标识产品，并由当地销售代表协助核对授权特约经销商。项目归档时，应把材料清单、加工组合与审核后的质保文件对应保存，避免只有编号而没有项目用料记录。
材料技术规格：按型号核对参数和加工方式
选材时先确认灯箱底材、半透光彩膜和保护膜各自的作用，再比较厚度、重量、透光率、表面与工艺。底材透光率用于材料比较，覆膜后的整体画面通过亮灯打样检查。
PII、FS-1、PIII灯箱底材
| 项目 | PII灯箱底材 | FS-1灯箱底材 | PIII灯箱底材 |
|---|---|---|---|
| 应用范围 | 招牌灯箱、侧翼灯箱 | 招牌灯箱、侧翼灯箱、广告灯箱 | 招牌灯箱、侧翼灯箱、广告灯箱 |
| 户外耐候性（资料值） | 5年 | 5年 | 3年 |
| 材料 | 聚酯加强筋复合柔性乙烯基材料 | 聚酯加强筋复合柔性乙烯基材料 | 聚酯加强筋复合柔性乙烯基材料 |
| 颜色 | 白色 | 白色 | 白色 |
| 厚度 | 0.71 ± 0.01 mm | 0.55 ± 0.01 mm | 0.54 ± 0.01 mm |
| 重量 | 780 gr/m² | 650 gr/m² | 650 gr/m² |
| 透光率 | 28% ± 2% | 46% ± 3% | 21% ± 2% |
| 适用工艺 | 贴膜 | 贴膜 / 数码打印 | 贴膜 / 数码打印 |
| 材料规格（宽×长） | 1.22米 × 60米 1.37米 × 60米 1.52米 × 60米 1.65米 × 60米 1.83米 × 60米 2.03米 × 60米 2.24米 × 60米 |
1.2米 × 50米 1.5米 × 50米 1.8米 × 50米 2.0米 × 50米 2.2米 × 50米 2.5米 × 50米 3.2米 × 50米 4.2米 × 50米 5.0米 × 50米 |
1.2米 × 50米 1.5米 × 50米 1.8米 × 50米 2.0米 × 50米 2.2米 × 50米 2.5米 × 50米 3.2米 × 50米 4.2米 × 50米 |
PII厚度和重量较高，工艺栏为贴膜；FS-1与PIII均列有数码打印。FS-1的透光率较高且列有5.0米幅宽，PIII的幅宽列表至4.2米。长条招牌应先根据画面净尺寸和安装余量选幅宽，再比较材料的照明表现。
3730、3630、2208半透光彩膜
| 项目 | 3730系列 | 3630系列 | 2208系列 |
|---|---|---|---|
| 应用范围 | 招牌灯箱、侧翼灯箱、室内灯箱及导向标识、玻璃防撞贴、ATM机装饰 | 招牌灯箱、侧翼灯箱、室内灯箱及导向标识、玻璃防撞贴、ATM机装饰 | 招牌灯箱、侧翼灯箱、室内灯箱及导向标识、玻璃防撞贴、ATM机装饰 |
| 户外耐候性（资料值） | 5年 | 5年 | 3年 |
| 推荐应用光源 | LED光源 | 日光灯管 | 日光灯管 |
| 产品类别 | 铸造级 | 铸造级 | 压延级 |
| 颜色 | 20个标准颜色，可定制专色 | 80种标准色可选，可定制专色 | 17种标准颜色可选 |
| 膜面厚度 | 2mil（0.05 mm） | 2mil（0.05 mm） | 4mil（0.1 mm） |
| 背胶类型 | 永久性背胶 | 永久性背胶 | 永久性背胶 |
| 适用工艺 | 丝网印刷、热成型加工、电刻 | 丝网印刷、热成型加工、电刻 | 丝网印刷、电刻 |
| 材料规格：共用条目 | 1.22米×45.7米、1.22米×228.5米；资料未逐型号分配规格，3730、3630、2208的对应型号格均为空 | ||
| 适用表面：材质 | 灯箱布 / 硬质底材 / 玻璃 | 灯箱布 / 硬质底材 / 玻璃 | 灯箱布 / 硬质底材 / 玻璃 |
| 适用表面：类型 | 平面 | 平面 | 平面 |
需要热成型时，3730和3630的工艺栏均列有热成型加工，2208仅列丝网印刷和电刻。三者虽然都适用于灯箱布、硬质底材和玻璃平面，但类别、膜厚、颜色和光源取向不同。共用规格条目未分配到各型号，询料时应再确认所选型号的幅宽和卷长。
3658G与3660M保护膜
| 项目 | 3658G保护膜 | 3660M保护膜 |
|---|---|---|
| 应用范围 | 招牌灯箱 / 墙面画面保护膜 | 招牌灯箱 / 墙面画面保护膜 |
| 户外耐候性（资料值） | 5年 | 5年 |
| 产品类别 | 铸造级 | 铸造级 |
| 颜色与表面 | 透明，光面 | 透明，亚光面 |
| 膜面厚度 | 2mil | 2mil |
| 背胶类型 | 永久性背胶 | 永久性背胶 |
| 材料规格：共用条目 | 1.22米×45.7米、1.52米×45.7米；资料未逐型号分配规格，3658G、3660M的对应型号格均为空 | |
| 适用表面：材质（资料原值） | 保护膜 | 保护膜 |
| 适用表面：类型 | 平面 | 平面 |
3658G为透明光面，3660M为透明亚光面，选择时连同画面反光与观看效果比较。两者均为铸造级、永久性背胶、2mil膜厚。询料时确认型号幅宽、卷长及底材兼容性；如另考虑8520，应先取得该型号与所选画面体系的匹配依据。
打印设备品牌与完整匹配组合
合作打印商品牌包括AGFA、durst、EPSON、efi、hp、Mimaki、MUTOH、océ、Roland。确定加工设备时，继续核对具体机型、油墨与材料组合，并取得相应MCS匹配依据。
资料来源：3M《招牌产品解决方案》（编号VSG2002736，主题“品牌铸就品质，标识点亮生活”）及《3M门楣招牌标识产品解决方案汇总》。
